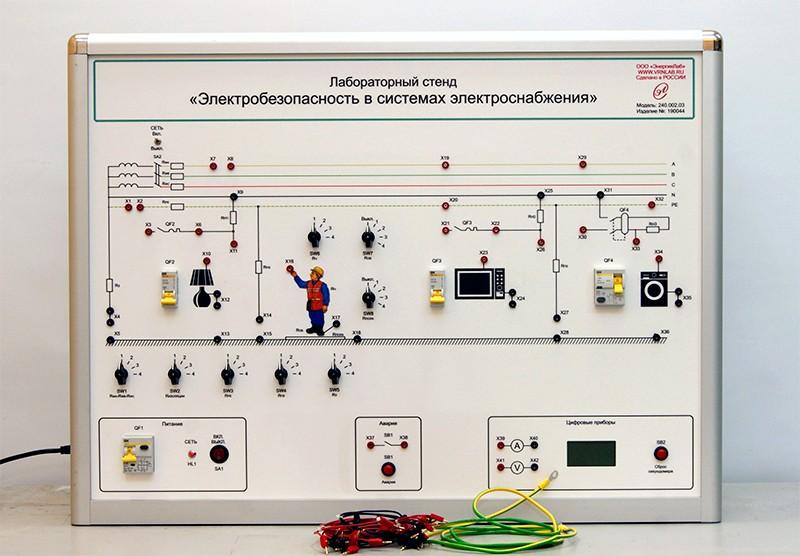

Лабораторный стенд «Электробезопасность в системах электроснабжения»

Описание товара

Лабораторный стенд «Электробезопасность в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторный стенд «Электробезопасность в системах электроснабжения» выполнен в настольном исполнении: тематический моноблок расположен на лабораторном столе заказчика.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Состав моноблока:

• Модуль «Питание»
• Модель трехфазной сети.
• Модель трехфазной сети для формирования системы рабочего напряжения 12 В, позволяющая изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей.
• Модели трех электропотребителей.
• Модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков и один через устройство защитного отключения, реагирующего на дифференциальный ток;
• Модуль «АВАРИЯ».
• Цифровой вольтметр.
• Цифровой амперметр.
• Цифровой секундомер.
• Микропроцессорная система

Лабораторные работы

1. Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
2. Меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение).
3. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
4. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
5. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
6. Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.

Комплект поставки

1. Моноблок «Электробезопасность в системах электроснабжения» - 1 шт.
2. Комплект соединительных проводов и сетевых шнуров – 1 шт.
3. Паспорт – 1 шт.
4. Мультимедийная методика – 1 шт.
5. Техническое описание оборудование – 1 шт.
6. Методические указания по выполнению базовых экспериментов – 1 шт.

Технические характеристики

Потребляемая мощность, В·А 50
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 800
ширина (ортогонально фронту) 250
высота 600
Масса, кг 15
Количество человек, которое одновременно и активно может работать на комплекте 2
