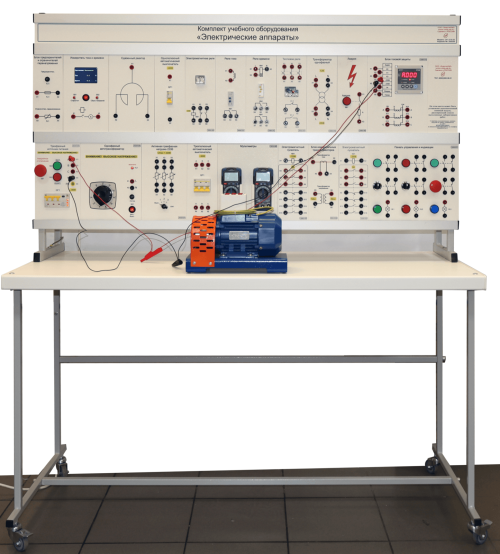

Учебный комплект лабораторного оборудования «Электрические аппараты»

Описание товара

Комплект учебного оборудования «Электрические аппараты» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях, для получения базовых и углубленных профессиональных знаний и навыков. Стенд позволяет проводить лабораторные работы по темам "Аппараты управления" и "Аппараты распределительных устройств".

Комплект учебного оборудования «Электрические аппараты» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе, закрепленная болтовым соединением.

Лабораторные работы

• Аппараты управления.
  1. Определение коэффициента возврата электромагнитного контактора.
  2. Снятие времятоковой характеристики электротеплового реле.
  3. Определение коэффициента возврата электромагнитного реле переменного тока.
  4. Определение коэффициента возврата электромагнитного промежуточного реле переменного напряжения.
  5. Снятие зависимости выдержки времени от уставки реле времени.
  6. Работа магнитного пускателя в нереверсивной схеме управления асинхронным двигателем.
  7. Работа магнитного пускателя в реверсивной схеме управления асинхронным двигателем.
  8. Программирование и работа микропроцессорного блока управления и токовой защиты асинхронного двигателя.
• Аппараты распределительных устройств.
  1. Снятие времятоковой характеристики предохранителя.
  2. Снятие времятоковой характеристики автоматического выключателя.
  3. Снятие вольтамперной характеристики ограничителя перенапряжений.
  4. Определение индуктивностей сдвоенного реактора.
  5. Определение погрешности трансформатора тока.
  6. Определение погрешности трансформатора напряжения.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Асинхронный двигатель
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Техническое описание оборудование
8. Руководство по выполнению базовых экспериментов
9. Комплект модулей
   1. Модуль «Однофазный автотрансформатор» - 1 шт
   2. Модуль «Электромагнитный пускатель» - 2 шт
   3. Модуль «Тепловое реле» - 1 шт
   4. Модуль «Реле тока» - 1 шт
   5. Модуль «Трехполюсный автоматический выключатель» - 1 шт
   6. Модуль «Блок токовой защиты» - 1 шт
   7. Модуль «Панель управления и индикации» - 1 шт
   8. Модуль «Активная трехфазная нагрузка 220В» - 1 шт
   9. Модуль «Реле времени» - 1 шт
   10. Модуль «Электромагнитное реле» - 1 шт
   11. Модуль «Блок измерительных трансформаторов» - 1 шт
   12. Модуль «Трехфазный источник питания» - 1 шт
   13. Модуль «Авария» - 1 шт
   14. Модуль «Мультиметры» - 1 шт
   15. Модуль «Однополюсный автоматический выключатель»
   16. Модуль «Блок предохранителей и ограничителей перенапряжений»
   17. Модуль «Измеритель тока и времени»
   18. Модуль «Сдвоенный реактор»

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры
длина (по фронту) 1400 мм
ширина (ортогонально фронту) 600 мм
высота 1600 мм
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 2
