Комплект учебно-лабораторного оборудования «Измерение индукции магнитного поля катушки индуктивности без сердечника»
Модель: ЭЛБ-190.084.01
Доступно для предзаказа
Описание товара
Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий по дисциплине "Физика: электричество и магнетизм" с целью изучения зависимости индукции магнитного поля катушки индуктивности от силы тока и длины катушки.
Лабораторный стенд выполнен в настольном исполнении.

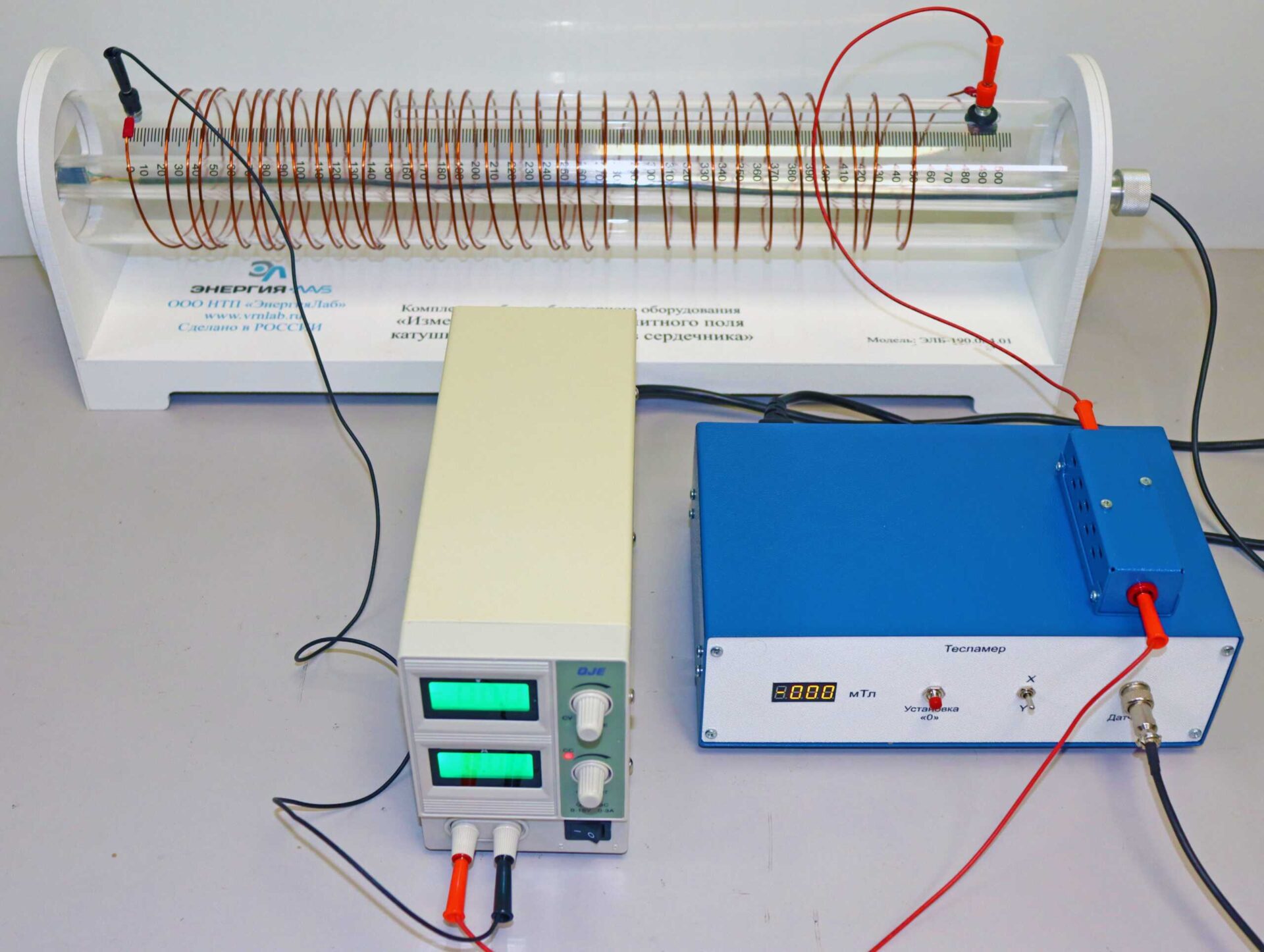

В состав лабораторного стенда входят:
- Цилиндрическая катушка с переменной плотностью витков;
- На концах проволоки катушки установлены клеммы для подключения к источнику питания. Внутрь колбы на специальном кронштейне помещен датчик Холла с кронштейном, который имеет возможность при помощи салазкового штатива перемещаться внутри колбы как в вертикали, так и по горизонтали.
Изменение плотности витков катушки осуществляется за счет перемещения клемм по регулировочному пазу в заданном направлении. Для снятия линейных размеров на колбу нанесена измерительная шкала.
- Универсальный измерительный прибор (тесламетр);
- Универсальный измерительный прибор (тесламетр) используется для измерения величины магнитной индукции.
- Величина магнитной индукции отображается на цифровом индикаторе. Выбор направления измерения магнитной индукции осуществляется при помощи тумблера «X/Y».
- Источник питания;
- Балластный керамический резистор
- Силовой кабель, соединительные провода.
В комплект поставки, кроме лабораторного стенда, входят паспорт оборудования, руководство по эксплуатации, методические указания по выполнению лабораторных работ.
Лабораторные работы
- Изучение зависимости индукции магнитного поля катушки индуктивности от силы тока.
- Изучение зависимости индукции магнитного поля катушки индуктивности от длины катушки.
Комплект поставки
- Датчик магнитного поля цифровой;
- Катушка плоская;
- Провод;
- Резистор;
- Руководство по эксплуатации;
- Цифровой датчик магнитного поля;
- Методические указания по выполнению лабораторных работ;
- Паспорт оборудования.
Технические характеристики
| Исполнение |
Настольное
|
| Лабораторных |
2
|
Габариты (ДхШхВ): 650 х 400 х 220 мм
Масса: 5 кг.
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 100 Вт.
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
