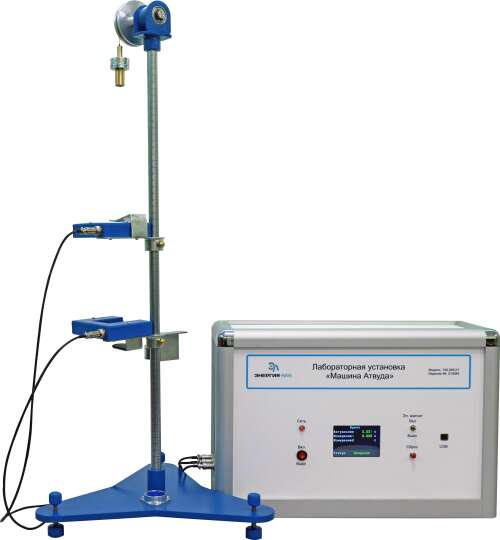

Лабораторная установка «Машина Атвуда»

Описание товара

Лабораторная установка «Машина Атвуда» предназначена для обеспечения подготовки студентов по программе высшего образования курса «Физика» и имеет возможность проведения лабораторных работ:

• Изучение равноускоренного движения.
• Определение ускорения свободного падения.

Лабораторная установка «Машина Атвуда» имеет общие характеристики:

- электропитание: от однофазной сети переменного тока 220 В, 50 Гц;

- потребляемая мощность: 50 Вт;

- масса: 10 кг;

- количество человек, которое одновременно может работать: 2;

- габаритные размеры (длина × ширина × высота): 350 × 350 × 800мм.

Лабораторная установка «Машина Атвуда» включает:

1.5.1 Блок управления, который имеет характеристики:

- габаритные размеры (длина × ширина × высота): 250 × 150 × 90 мм;

- исполнение: внешний периметр из стали с порошковой покраской, а передняя и задняя панели из ABS пластика, толщиной 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям;

- все необходимые надписи и обозначения на лицевой панели блока измерения выполнены с помощью цветной термопечати;

- наличие двух встроенных индикаторов для вывода показаний встроенного секундомера;

- наличие кнопки «Сброс» для обнуления показаний встроенного секундомера;

- наличие выключателя «Электромагнит» для включения/выключения встроенного электромагнита;

- наличие встроенной измерительной системы, которая обеспечивает интеграционную работу подключенных измерительных датчиков модуля «Машина Атвуда», микропроцессорной системы и производить измерение, с последующим выводом на встроенные индикаторы;

- наличие на задней панели блока управления гнезд для подключения встроенного электромагнита и оптических датчиков;

- наличие на задней панели блока управления гнезда для подключения блока питания 12 В;

- блок управления реализован на базе микропроцессорной системы, которая обеспечивает управление лабораторной установкой «Машина Атвуда» ЭЛБ-190.065.01, связь с персональным компьютером, сбор, отображение и обработку получаемых данных, который имеет характеристики:

• микропроцессорной система реализована на базе 32-х разрядного микроконтроллера с архитектурой ARM;
• иметь возможность расширения по средствам подключения дополнительных модулей (для возможной модификации и/или модернизации лабораторной установки «Машина Атвуда» ЭЛБ-190.065.01, связь с которыми осуществляется по интерфейсу типа RS485;
• поддержка протокола обмена LCPE (LAB Communication protocol Engineering);
• обеспечивать при необходимости связь с персональным компьютером по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера.

1.5.2 Модуль «Машина Атвуда», который представляет собой пространственную конструкцию в виде установленной на ножках вертикальной стойки с нанесенными шкалами и с прикрепленным к вертикальной стойке кронштейном, который может перемещаться вдоль стойки и на котором находится столик для снятия перегрузка.

Модуль «Машина Атвуда» включает:

- основание, изготовленное из металла, покрытое порошковой краской с текстурой «шагрень», установленное на ножки изменяемой длины для регулировки положения поплавкового уровнемера, установленному на основании;

- стойку с нанесенной сантиметровой шкалой диаметром 16 мм, длиной 700 мм, установленную на основание;

- алюминиевый блок, закрепленный на верхнем конце стойки;

- кронштейн со столиком для снятия перегруза, который может перемещается вдоль стойки;

- электромагнит;

- нить для крепления грузов;

- два оптических датчика, размещенных в П-образном держателе, установленных на стойке;

- фотоэлектрический датчик, устанавливаемый на стойке (с возможностью изменения положения), предназначенный для точного расчета времени, за которое падает груз и который имеет соединения с таймером;

- ловитель груза, закрепленный на стойке.

Конструктивное исполнение модуля «Машина Атвуда» обеспечивает возможность подключения модуля к блоку управления.

Лабораторные работы

1. Изучение равноускоренного движения.
2. Определение ускорения свободного падения.

Комплект поставки

В комплект поставки лабораторной установка «Машина Атвуда» входит:

1. Лабораторная установка «Машина Атвуда»
   • Модуль «Машина Атвуда»
   • Блок управления
2. набор грузов массой: 50 г ± 0,1 г (стандартный);
3. набор перегрузок массой: 20 г ± 0,1 г и 50 г ± 0,1 г по 2 шт. каждый;
4. комплект соединительных проводов;
5. паспорт изделия;
6. электронный носитель с методическими указаниями, описывающими выполнение лабораторных работ, с учебным видеороликом, представляющим собой учебный фильм с подробным описанием установки, а также краткой демонстрацией выполнения основных экспериментов
