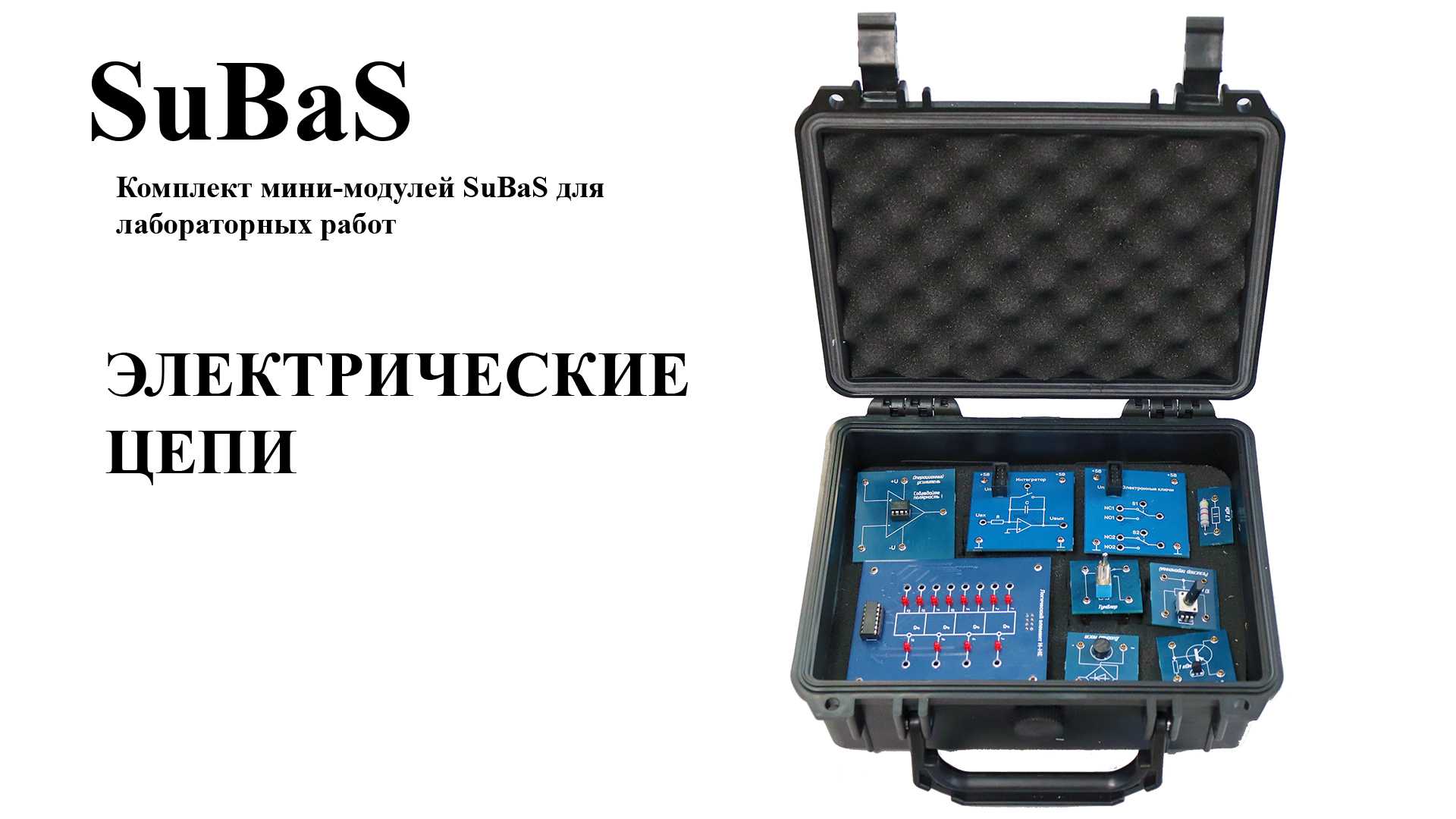

Комплект минимодулей «Электрические цепи»

Описание товара

Состав

Набор постоянных резисторов.
Резистор 2 Вт 10 Ом – 4 шт.
Резистор 2 Вт 100 Ом – 2 шт.
Резистор 2 Вт 200 Ом – 2 шт.
Резистор 2 Вт 300 Ом – 2 шт.
Резистор 2 Вт 510 Ом – 2 шт.
Резистор 2 Вт 1 кОм – 2 шт.
Резистор 2 Вт 10 кОм – 2 шт.
Резистор 2 Вт 47 кОм – 2 шт.
Набор переменных резисторов.
Резистор переменный 1 кОм – 2шт
Резистор переменный 10 кОм – 2 шт
Резистор переменный 100 кОм – 2 шт
Набор конденсаторов.

Конденсатор 0,022 мкФ - 2 шт.
Конденсатор 0,1 мкФ - 2 шт.
Конденсатор 1 мкФ - 2 шт.
Конденсатор 100 мкФ 2 шт.

Набор катушек индуктивностей.

Катушка индуктивности 100мкГн - 2 шт
Катушка индуктивности 1 мГн - 2 шт
Катушка индуктивности 4,7мГн - 2 шт
Катушка индуктивности 10мГн - 2 шт

Трансформатор. Размер модуля

Лабораторные работы

1. Параметры синусоидальных напряжения и тока.
2. Активная мощность цепи синусоидального тока.
3. Цепи синусоидального тока с конденсаторами.
   1. Напряжение и ток конденсатора.
   2. Реактивное сопротивление конденсатора.
   3. Последовательное соединение конденсаторов.
   4. Параллельное соединение конденсаторов.
   5. Реактивная мощность конденсатора.
4. Цепи синусоидального тока с катушками индуктивности.
   1. Напряжение и ток катушки индуктивности.
   2. Реактивное сопротивление катушки индуктивности.
   3. Последовательное соединение катушек индуктивности.
   4. Параллельное соединение катушек индуктивности.
   5. Реактивная мощность катушки индуктивности.
5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
   1. Последовательное соединение резистора и конденсатора.
   2. Параллельное соединение резистора и конденсатора.
   3. Последовательное соединение резистора и катушки индуктивности.
   4. Параллельное соединение резистора и катушки индуктивности.
   5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
   6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
   7. Частотные характеристики последовательного резонансного контура.
   8. Частотные характеристики параллельного резонансного контура.
   9. Мощности в цепи синусоидального тока.
6. Трансформаторы.
   1. Коэффициент трансформации.
   2. Преобразование сопротивлений с помощью трансформатора.
7. Электрические цепи постоянного тока
   1. Параметры электрической цепи постоянного напряжения итока.
   2. Последовательное соединение резисторов.
   3. Параллельное соединение резисторов.
   4. Последовательно-параллельное соединение резисторов.
   5. Резистивный делитель напряжения.
   6. Электрическая мощность и работа.
   7. Коэффициент полезного действия электрической цепи.

Комплект поставки

1. Комплект минимодулей «Электрические цепи»
2. Кейс
3. Руководство по выполнению базовых экспериментов

Технические характеристики
