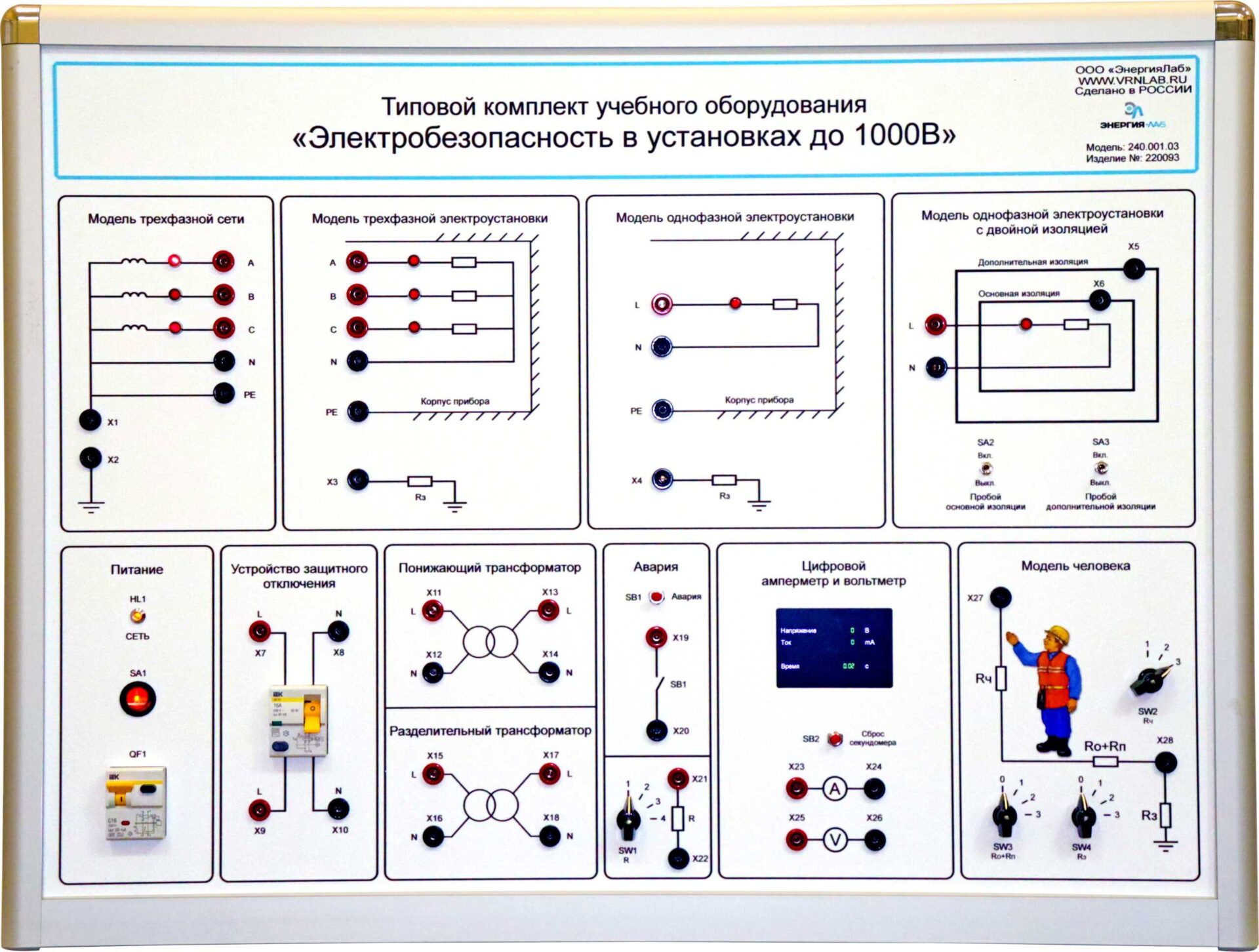

Типовой комплект учебного оборудования «Электробезопасность в установках до 1000 В»

Описание товара

Комплект учебного лабораторного оборудования «Электробезопасность в установках до 1000 В» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Учебное оборудование позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты, исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.

Лабораторные работы

1. Действие электрического тока на человека в электроустановках до 1000 В.
   Цель работы: исследовать действие электрического тока на человека в электроустановках до 1000 В:
   • Определение силы электрического тока через тело человека при прямом прикосновении его к частям электроустановки, находящимся под напряжением, в сети с глухозаземленной нейтралью.
   • Определение силы электрического тока через тело человека при прямом прикосновении его к частям электроустановки, находящимся под напряжением, в сети с изолированной нейтралью.
   • Определение силы электрического тока через тело человека при косвенном прикосновении его к частям электроустановки, находящимся под напряжением в сети с глухозаземленной нейтралью.
   • Определение силы электрического тока через тело человека при косвенном прикосновении его к частям электроустановки, находящимся под напряжением в сети с изолированной нейтралью.
2. Меры защиты человека от поражения электрическим током в электроустановках до 1000 В.
   Цель работы: исследовать меры защиты человека от поражения электрическим током в электроустановках до 1000 В:
   • действие устройства защитного отключения;
   • защитное действие двойной изоляции электроприемника;
   • защитное действие малого напряжения;
   • защитное действие электрического разделения цепей.

Комплект поставки

1. Комплект учебно-лабораторного оборудования «Электробезопасность в электроустановках до 1000 В»
2. Комплект соединительных проводов и сетевых шнуров
3. Руководство по эксплуатации
4. Методические указания по выполнению базовых экспериментов
5. Мультимедийная методика
6. Сертификат ИСО
7. Паспорт
8. Гарантийный талон

Технические характеристики

Потребляемая мощность, В·А, не более 50
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более:
длина (по фронту) 920
ширина (по ортогонально фронту) 350
высота 400
Масса, кг, не более 20
Количество человек, которое одновременно и активно может работать на комплекте 2
